Saf Elektrikli Yıkama ve Süpürme Aracı

Ürün özellikleri

ZBH5180TXSEQABEV SAF ELEKTRİKLİ yıkama ve süpürme aracı, şirketimiz tarafından geliştirilen yeni nesil çevre sanitasyon mekanik ürünüdür. Dongfeng Motor Company'nin EQ1180GEVJ1 sınıf II kamyonunun sıfır emisyonlu saf elektrikli şasisi ile yeniden donatıldı. Çalışma prensibi, şase ve tepenin akülerle beslenmesi, yol yüzeyinin yüksek basınçlı ve düşük akışlı yüksek basınçlı su akışı ile temizlenmesi ve yol yüzeyindeki pis su ve çöplerin tekrar gemiye çekilmesi şeklindedir. fan aracılığıyla çöp kovası.
SAF ELEKTRİKLİ yıkama ve süpürme aracı, çeşitli işlevlere, güzel ve cömert bir görünüme sahiptir ve yüksek verimlilik, çevre koruma ve güvenilirlik gibi üstün performansa sahiptir.

Fonksiyonlar

Kaldırım temizliği, temizliği ve temizliği ile yol kenarlarını, bordür taş cephelerini, ön köşe spreyini ve arka spreyi temizleyebilir ve yüksek basınçlı sprey tabancaları yol levhalarını, reklam panolarını ve diğer işlevleri temizleyebilir. Alçak basınçlı sprinkler sistemi seçildiğinde düşük basınçlı ön yıkama veya ördek gagası yıkama yapılabilir.

Başvuru

Büyük şehir meydanları, yol kaldırımları ve bordürlerin yüksek çözünürlüklü temizlik işlemlerinin yanı sıra şehir meydanlarının, yol kaplamalarının ve bordürlerin temizliği ve temizliği gibi sıradan temizlik işlemleri için de geçerlidir. Alçak basınçlı sprinkler sistemi seçildiğinde düşük basınçlı temizleme işlemi gerçekleştirilebilir.

Main yapı ve performans özellikleri

• Chassis

Şasi. Dongfeng Motor Corporation'ın eq118gevj1 sınıf II kamyonunun şasisi değiştirildi. Şasi aküsünün toplam güç parametresi (toplam güç/voltaj/kapasite): 314.14kwh/579.6v/542ah). Şasi, Çin'deki en gelişmiş ve güvenilir saf elektrikli sınıf II kargo şasisidir.
Şasi motoru. Suzhou lvkong Transmission Technology Co., Ltd.'nin Tz370xs-lkm1103 sabit mıknatıslı senkron motoru kabul edildi. Motor parametreleri (nominal güç / hız / tork): 80kW / 1270rpm / 600N m.

• Üst motor ve şanzıman cihazı

Motoru takın. Üste monte edilen motor, tz380xs-90zl Ningde zamanını benimser. Nominal hız 1500 R/dak olduğunda motorun sürekli gücü 90kw'dır. Fan ve yüksek basınçlı su pompası, diyafram kaplini, yatak yuvası ve kayış kasnağı ile tahrik edilir. Yüksek basınçlı su pompasının önünde pnömatik bir kavrama bulunmaktadır. Pnömatik kavrama ayrılır ve yüksek basınçlı su pompasının çalışmasına gerek yoktur.

• Fan

Yüksek verimlilik, düşük gürültü, düz performans eğrisi, geniş yüksek verimlilik alanı ve benzeri özelliklere sahip 9-26 serisi 7.1 santrifüj fan benimsenmiştir. Zhonglian orta boy yol süpürme makinesinin uzun süredir önemli aksesuarlarından biridir. Olgun teknolojiye ve güvenilir çalışmaya sahiptir.
4. Dustbin
Bazı temiz su kaplarını ve çöp kaplarını birleştiren 304 tek katmanlı paslanmaz çelik kiremit kenar yapısı tasarımı benimsenmiştir. Çöp kutusu boşaltma için eğimlidir, boşaltma açısı 480'dir, çöp kutusunun toplam hacmi 6m3'tür ve etkin hacim 3.5 m3'ten az değildir.

• Emme memesi

Emme ağzının toplam genişliği 2440 mm'dir ve emme genişliği 2400 mm'dir, bu da neredeyse araç genişliğiyle aynı hizadadır. İş verimliliği ve temizliği artırıldı.

• Temizleme cihazı.

Ulusal patentli temizleme ve süpürme aracının (Patent No. 200820052391.1) çift amaçlı süpürme plakası, çarpışma önleme ve engellerden kaçınma işlevine sahiptir (patent yapısı, patent No. 00224174.9). Çalışma sırasında, disk süpürme ve toz emme kapağı önünde bir engelle karşılaştığında, bunu önlemek için içe doğru büzülebilir ve engeli geçtikten sonra otomatik olarak normal çalışma konumuna geri dönebilir.
7. Yüksek basınçlı temizleme sistemi
Yüksek basınçlı temizleme sistemi, yüksek basınçlı su pompalarından ve yüksek basınçlı su borularından oluşur. Esas olarak süpürme diskleri, emme nozulu sprinkler çubukları, çöp toplayıcı kendi kendini temizleme cihazı, arka püskürtme cihazı ve manuel temizleme cihazı için yüksek basınçlı su sağlar.
Yüksek basınçlı su pompası, 142l / dak / 1450rpm nominal akış ve 10MPa nominal çalışma basıncı, yüksek verimlilik ve iyi güvenilirlik ile uluslararası ünlü marka yüksek basınçlı dalgıç pompayı benimser.

• Elektrik kontrol sistemi

SAF ELEKTRİKLİ yıkama ve süpürme aracı, "ekran artı kontrolör artı can bus işletim paneli" kontrol modunu benimser. Çalışma başladığında ve durduğunda, motor hız kontrolü, emme nozulu kaldırma, süpürme diski geri çekme ve bırakma, sol ve sağ püskürtme çubuğu geri çekme ve serbest bırakma gibi çalıştırma cihazlarının tümü, kullanımı kolay olan tek bir tuşla kontrol edilir. Araç çalışması, ikisi kabinde ve biri aracın arka sağ tarafında bulunan çalışma panelinde olmak üzere üç çalıştırma cihazı ile gerçekleştirilir.
Görüntüle. Sürücü koltuğunun sağ ön tarafında bulunur ve ağırlıklı olarak araçların çeşitli yıkama ve süpürme işlemlerinde kullanılır.
Operasyon kutusu. Sürücü koltuğunun önündeki radyo kutusunun yanında bulunur ve esas olarak motoru çalıştırmak ve durdurmak için kullanılır.
İşlem paneli. Aracın sağ tarafında arka tekerleğin arkasında bulunur ve esas olarak çöp kutusunun boşaltılması, devreye alınması ve bakımı için kullanılır.
Araç, renkli video arka görüş sistemi ile donatılmıştır. Aracın arkasına bir kamera takılmış ve kabine renkli bir ekran yerleştirilmiştir. Çalışma sırasında temizleme etkisi kabinde kontrol edilebilir ve izlenebilir. Geri giderken, arkadan çarpışmayı önlemek için navigasyon yapabilirsiniz.

Aralarından seçim yapabileceğiniz birçok çalışma modu vardır. Sistemin 9 çalışma modu vardır: tam süpürme, sol süpürme, sağ süpürme, tam süpürme, sol süpürme, sağ süpürme, tam süpürme, sol süpürme ve sağ süpürme. Kullanıcı, çalışma ihtiyaçlarına göre uygun çalışma modunu seçebilir. Çalışma modu seçildikten sonra tek tuşla işlemi başlatın, işleme katılması gereken tüm mekanizmalar otomatik olarak uzayacak ve belirtilen sıraya göre çalışacaktır. İşlemin durdurulması gerektiğinde, tek tuşla kapatma işlemi otomatik olarak durduracak ve belirtilen sıraya göre orijinal durumuna geri dönecektir.

Ana motor hız kontrolünü takın. Ana motorun normal çalışma hızı, "standart", "orta kuvvette süpürme" ve "güçlü süpürme" olmak üzere üç vitesle elektrik sistemi tarafından otomatik olarak kontrol edilir. Ana motorun başlangıcından çalışmaya başlamasına kadar, yaklaşık 50R / dak'lık bir hızda düşük bir hızda çalıştırın. Çalışma başladıktan sonra ana motorun hızı otomatik olarak artacaktır. "Standart" dişlinin kararlı çalışma hızı 1350r/dak, "orta kuvvette süpürme" dişlisi 1500r/dak ve "güçlü süpürme" dişlisinin çalışma hızı 1750r/dak'dır.
Acil anons sistemi. Araçla donatılmış acil anons sistemi, "su deposu çıkış valfi kapalı, temizlenemez", "pislik deposu devrildi, lütfen" gibi sesli uyarı mesajları da dahil olmak üzere, çalışma ve boşaltma sırasında çeşitli sesli alarmlar ve istem mesajları gönderebilir. "güvenliğe dikkat edin" ve ayrıca kullanışlı ve pratik olan birden fazla müzik istemi mesajı ve kükreyen alarm mesajı.
Araç kontrolörü. Araç kontrolörü HCU, Dongfeng ticari araç şirketi tarafından bağımsız olarak geliştirilmiş ve tasarlanmıştır. Çekirdek mikroişlemci çipi, 32-bit Freescale mikroişlemciyi benimser. Şasi kontrol stratejisi, Dongfeng'in 50 yıllık kamyon üretim deneyimini bütünleştirir ve kamyon sürücülerinin günlük sürüş konforunu iyileştirmek için 100.000 müşterinin sürüş deneyimi verileriyle desteklenir.

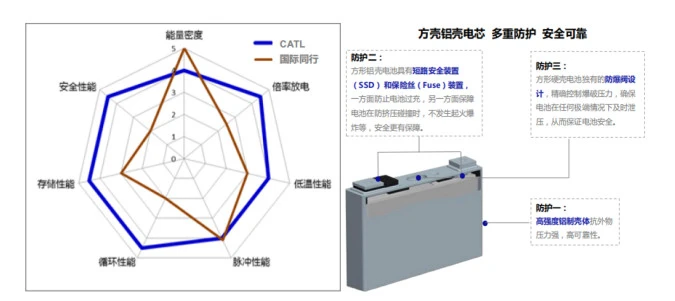

Pilin kapsamlı performansı. Bu modelin güç pili, Ningde Times New Energy Technology Co., Ltd. tarafından üretilen l271c01 lityum demir fosfat güç pil kutusu olup, yurtiçi ileri düzeyde olan ceb-b60sv01 / ceb-b60h pil tüp sistemi ile donatılmıştır. Pil sistemi, 2 paralel ve 5 seri bağlantı yoluyla bir güç pili düzeneğine 10 set l271c01 pil kutusu oluşturur. Akü sisteminin ana parametreleri için ekteki tabloya bakın.

L271c01 güç pil kutusu, seri halinde 36 6lh3l8 kare alüminyum kabuk tek hücrelerle paketlenmiştir. Çalışma sıcaklığı aralığı - 30 derece ~ 60 derece ve koruma sınıfı IP68'dir. İstikrarlı performans, güvenlik ve güvenilirlik ile aşırı sıcaklık, aşırı şarj, aşırı deşarj ve kısa devre gibi çoklu korumaya sahiptir.
Motor sürmek. Şasi tahrik sistemi, 160 kW tepe gücü, 1100 Nm tepe torku ve IP67 koruma sınıfı ile Suzhou lvkong Transmission Technology Co., Ltd. tarafından geliştirilen sabit mıknatıslı senkron motoru (tz370xs-lkm1103) kullanır. AMT şanzıman ile birleştirildiğinde sadece elektrikli araç sürüşünün konforunu ve ekonomisini karşılamakla kalmıyor, aynı zamanda yüzde 25'in üzerinde bir tırmanma eğimi elde ediyor.
Üste monte edilen motor, nominal hız 1500 R / dak olduğunda, motorun sürekli gücü 90kw'a ve korumaya ulaşabilir, Ningde times Motor Technology Co., Ltd. tarafından geliştirilen sabit mıknatıslı senkron motor tz380xs-90zl'yi benimser. IP68 sınıfı, işletim mekanizması için güçlü güç çıkışı sağlar.
Bir kontrolörde altı. Şasi, Dongfeng Motor için Shenzhen yingweiteng elektrikli araç tahrik teknolojisi Co., Ltd. tarafından geliştirilen altı işlevi bir arada kontrol eden ktz54x59s-gvd55050'yi benimser: hidrolik direksiyon motor kontrolörü, hava kompresörü motor kontrolü, DC / DC, yüksek voltaj güç iletimi ve dağıtımı, ana tahrik motoru kontrolörü ve üst yüksek voltaj ön şarjı.

Kontrolörün genel güç yoğunluğu büyük ölçüde iyileştirildi ve yeni ürünün ağırlığı yaklaşık 38kg. Entegre tek uçlu su geçirmez konektör, zayıf sıkma kablo demetinin neden olduğu koruma derecesini düşürme riskinden kaçınmak için mutlak IP68'i gerçekleştirmek için benimsenmiştir. EMC (elektromanyetik uyumluluk) çözümleri, ek harici düzeltme olmaksızın şasinin içine entegre edilmiştir ve doğrudan blendajlı kablolarla iletim ve radyasyon sınıfı 3 gereksinimlerini karşılayabilir.


Emniyet koruması:

• l yüksek voltaj kilidi: tüm konektörler yüksek voltaj kilitleme işlevini benimser;

• l dokunma önleyici parmak işlevi: tüm konektörler dokunma önleyici parmak işlevini benimser;

• l tek uçlu IP68 koruması: yüksek ve alçak gerilim konnektörleri;

• l titreşim ve düşme önleyici: ticari araç elastomeri GB / T 28046'nın titreşim gereksinimlerini karşılar.3-2011;

• l aktif ve pasif deşarj fonksiyonları: 3 saniye içinde aktif deşarj ve 3 dakika içinde pasif deşarj gereksinimlerini karşılar;

• l kapak açma kilidi: kapak açıldıktan sonra, kişisel güvenliği korumak için tüm makine tüm yüksek voltajı otomatik olarak kesecektir.

Ø koruma mekanizması:

• l 1. Arıza, seviye bazında ele alınacak ve arıza önceliğine göre ilgili koruma önlemleri alınacaktır.

• l 2. Aşırı gerilim, aşırı akım, aşırı sıcaklık, titreşim vb. gibi geleneksel koruma işlevlerine ek olarak, ayrıca şunlara sahiptir:

• ü kontaktör yapışma algılama fonksiyonu: tüm aracın güvenliğini etkin bir şekilde korumak için kontaktörün güç açılmadan önce yapıştırılıp yapıştırılmadığını tespit edin.

• ü aktif ve pasif deşarj fonksiyonu: sürücünün dahili voltajını 36V'a düşürmek için ana sürücünün dahili gücünü 3 saniye içinde aktif olarak boşaltın.

• ü kapak açma kilidi ve yüksek voltaj kilidi işlevi: tüm makinenin kapağı açıldıktan veya yüksek voltaj konektörü tam olarak bağlanmadıktan sonra, tüm makinenin yüksek voltaj uygulamasına izin verilmez.

• ü ters koruma fonksiyonu: motorun veya döner transformatörün yanlış kablolanmasından kaynaklanan tersini koruyabilen mükemmel koruma şeması.

• l 3. Uyandırma işlevi: bağımsız sürüş uyandırma, hızlı şarjla uyandırma ve yavaş şarjla uyandırma işlevleri.

• l 4. Çok kanallı PDU konfigürasyonu: geleneksel PDU konfigürasyonuna ek olarak, menzil genişletici, üstten monteli ve yavaş şarjlı yüksek voltajlı çıkış arayüzleri, tamamen elektrikli otobüs/hafif kamyon, artımlı otobüs/hafif kamyon, sıhhi araç uygulamalarını karşılamak için ayrılmıştır. ve diğer modeller.

Entegre kontrol panosu tasarımı

(1) Entegre kontrol panosu, yüksek voltajlı dağıtım kontaktörü ve kontaktör durumu algılamasının kontrolünü içerir.
(2) Makine, UDS kontrol işlevini geçersiz kılar.
(3) Dahili kutu kontrol fonksiyonunu gerçekleştirin ve harici ile kontrol ve sabit tel kontrolünü destekleyin.
(4) Bağımsız sürüş uyandırma, hızlı şarjla uyandırma ve yavaş şarjla uyandırma işlevleri.
Entegre yüksek gerilim dağıtımı

(1) Yüksek gerilim dağıtım kontaktörleri ve sigortaları, kompakt ve eksiksiz bir bağımsız modül oluşturmak için entegre edilmiştir. Ayrı cihazlarla karşılaştırıldığında, kablolar daha küçük hacim, daha uygun montaj ve daha istikrarlı performans oluşturmak için kullanılır;
(2) Cihazlar, yüksek bağlantı güvenilirliğine ve iyi üretim tutarlılığına sahip olan, ara bağlantı kablo demetini büyük ölçüde azaltan, prototipi daha temiz hale getiren ve otomatik üretim gereksinimlerini karşılayan PCB bakır levha ile birbirine bağlanır;
Kontaktör durumu algılama işlevi, sistemin güvenilirliğini artırmak için kartta ayrılmıştır.

Ana teknik parametreler

• Ürünün ana avantajları

• Üstün performans

Çöp kutusu yapısı gelişmiştir. Çöp kutusu, bazı temiz su kutularını ve çöp kutularını birleştiren 304 tek katmanlı paslanmaz çelik kiremit kenar yapısı tasarımını benimser. Yeni şekli, güzel görünümü, korozyon direnci, büyük hacmi, çerçevesiz, uygun çöp boşaltma ve kolay temizleme özellikleri vardır. Çöp kutusu devrilir ve boşaltılır ve boşaltma açısı 48 dereceye kadardır. Çöp kutusunun toplam hacmi 6m³'tür, Etkili hacim 3,5m³'den az olmamalıdır, Dahili kendi kendini temizleme cihazı ile.

Diski süpürün. Ulusal patentli temizleme ve süpürme aracının (Patent No. 200820052391.1) çift amaçlı süpürme plakası, çarpışma önleme ve engellerden kaçınma işlevine sahiptir (patent yapısı, patent No. 00224174.9). Çalışma sırasında, disk süpürme ve toz emme kapağı önünde bir engelle karşılaştığında, bunu önlemek için içe doğru büzülebilir ve engeli geçtikten sonra otomatik olarak normal çalışma konumuna geri dönebilir.

Fan. 9-26 serisi 7.1 santrifüj fan, yüksek verimlilik, düşük gürültü, düz performans eğrisi, geniş yüksek verimlilik alanı vb. özelliklerine sahiptir. Zhonglian orta boy yol süpürme makinesinin uzun süredir önemli aksesuarlarından biridir. Olgun teknolojiye ve güvenilir çalışmaya sahiptir.

Süper geniş emiş nozulu. Emme ağzının toplam genişliği 2440 mm'dir ve emme genişliği 2400 mm'dir, bu da neredeyse araç genişliğiyle aynı hizadadır. İş verimliliği ve temizliği artırıldı. Emme memesindeki yüksek basınçlı püskürtme çubuğunun çalışması sırasında, püskürtme çubuğunun yerden yüksekliği sabittir ve tüm aracın yükü ile değişmez, bu da istikrarlı ve en iyi temizleme etkisini elde edebilir.
Kombine yüksek basınçlı temizleme püskürtme çubuğu. Yüksek basınçlı temizleme püskürtme çubuğu, emme ağzındaki sol ve sağ püskürtme çubuklarından ve püskürtme çubuklarından oluşur. Emme ağzına veya emme ağzına takılır. Çalışma sırasında, püskürtme çubuğunun yerden yüksekliği sabittir ve tüm aracın yükü ile değişmez, bu da en iyi temizleme etkisini elde edebilir ve stabilize edebilir. Sol ve sağ püskürtme çubukları dışarı fırlayabilir ve geri çekilebilir. Bu hareket silindir tarafından tahrik edilir ve elektrik kontrol sistemi tarafından otomatik olarak kontrol edilir. Sol ve sağ püskürtme çubukları aynı anda dışa doğru açıldığı zaman, temizleme genişliği 3,5 m'den az olmamalı ve bir taraftan dışarı doğru açıldığı zaman, temizleme genişliği 2,9 m'den az olmamalıdır. Nozulun ayarlanmasını, bakımını ve değiştirilmesini kolaylaştırmak için, emme nozulundaki püskürtme çubuğu, hızlı bir şekilde dışarı çekilebilen bir yapıda tasarlanmıştır ve ulusal bir patent başvurusunda bulunmuştur.

Otomatik sarma ve yıkama makarası. Yıkama ve süpürme aracının sağ tarafının arkasına, yıkama ve süpürme aracının kendisini ve temizlenmesi gereken diğer yerleri temizlemek için kullanılabilecek 20m yüksek basınç hortumu ile donatılmış mekanik otomatik sarımlı yıkama makarası takılmıştır. .

El tipi paslanmaz çelik püskürtme tabancası. Hızlı bağlantı ile donatılmış olup, yıkama makarasına kolayca bağlanabilir veya çıkarılabilir. Elde tutulan püskürtme tabancasını kullanarak temizleme verimliliği yüksektir, etkisi iyidir ve işlem daha rahat ve güvenlidir.

Elektrik kontrol sistemi gelişmiştir. "Ekran artı kontrolör artı can bus işletim paneli" kontrol modu benimsenmiştir. Çalışma başladığında ve durduğunda, motor hız kontrolü, emme nozulu kaldırma, süpürme diski geri çekme ve bırakma, sol ve sağ püskürtme çubuğu geri çekme ve serbest bırakma ve diğer çalıştırma cihazlarının tümü, çalıştırmaya uygun olan ve büyük ölçüde azaltan tek bir tuşla kontrol edilir. yanlış çalıştırma olasılığı.
aydınlatma. Gece veya parlaklığın yetersiz olduğu bir ortamda çalışmayı kolaylaştırmak için, sol ve sağ süpürme plakaları, süpürme plakasının çalışma durumunu izlemek için ışıklarla donatılmıştır.
Çeşitli otomatik koruma cihazları. Yıkama ve süpürme aracı, temiz su deposunda su kesintisi, çöp kutusunda tam su, çöp kovasının arka kapısı açıldığında öne devrilme ve boşaltma, sırasında pnömatik dişli kavramanın devreye girmesi ve ayrılması gibi otomatik koruma cihazları ile donatılmıştır. yıkama ve süpürme aracını su sıkıntısı ve dolu su veya yanlış çalışma gibi belirli çalışma koşullarında hasardan korumak için yardımcı jeneratörün çalışması ve koruyucu destek indirilmeden devrilen çöp kutusunun kurtarılması.

• Süstün kalitede

Yüksek aksesuar konfigürasyonu. Yüksek basınçlı su pompası, taşma vanası ve boşaltma vanası uluslararası tanınmış markalardır ve ana motor ve elektrik kontrol bileşenleri, mükemmel kalite ve yüksek güvenilirliğe sahip uluslararası veya yerli tanınmış markalardır.

• Güvenli ve güvenilir

Acil anons sistemi ile donatılmıştır. Çalışma ve boşaltma sırasında çeşitli sesli alarmlar ve istem mesajları gönderebilir.

Çöp kutusu güvenlik desteği sağlayın. Bakım sırasında güvenilir güvenlik koruması sağlayabilir.

• Görev tanımı

Bu aracın yol yıkama, yol kenarı ve bordür taşı cephe yıkama, püskürtme ve toz atma gibi birçok işlevi vardır. Yıkama süpürgesi, yol temizleme arabası ve sprey tozsuz araba olarak ayrı ayrı kullanılabilir.
1,Temizleme işlemi. Araçların yıkanması ve süpürülmesi için kullanıldığında, temiz su deposu 8,5 m3'lük geniş bir hacme sahiptir ve 7 saat kesintisiz çalışabilir. Tek bir temizleme işleminden sonra yol yüzeyinin temizleme oranı yüzde 95'in üzerine çıkabilir.
2,Kaldırım ve kaldırım cephe yıkama. Kaldırımı temizlerken, kaldırımın kotu ve kaldırıma yakın yol yüzeyi aynı anda yıkanabilir, kaldırımın üst yüzeyi yıkanabilir ve lağım ve çöp toplanabilir, bu da sorunu iyi çözer en kirli kaldırımı temizlemekten.

3,Arka püskürtme cihazı. Kuru hava ve tozlu yol yüzeyi durumunda, püskürtme, seyreltik ıslak hava ve püskürtme tozu için püskürtme ekipmanı kullanılabilir.

4, Manuel temizleme cihazı. Elde tutulan bir püskürtme tabancası ve hızlı bir bağlantı aracılığıyla bağlanan veya bağlantısı kesilen bir yıkama makarasından (20m) oluşur. El tipi püskürtme tabancası, yolun her iki tarafındaki kiri, sedef hastalığını ve reklam panolarını temizlemek için kullanılabilir. Temizleme verimliliği yüksektir, etkisi iyidir ve işlem daha rahat ve güvenlidir.

• Oisteğe bağlı cihazlar
