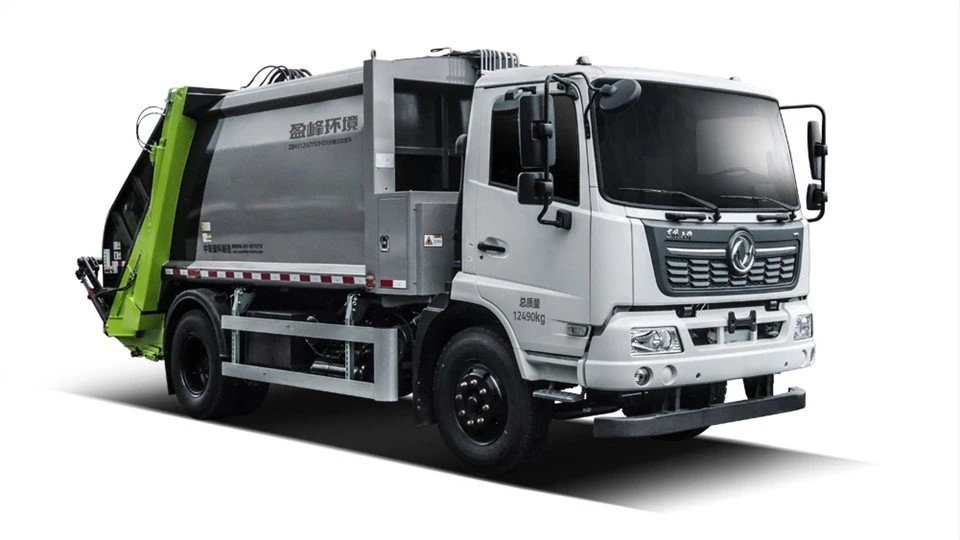

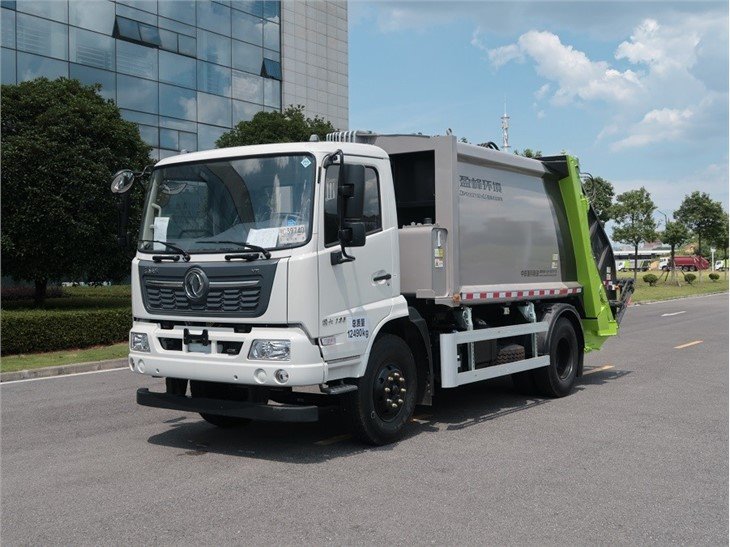

12 Ton Sıkıştırılmış Çöp Kamyonu

Ürüne Genel Bakış

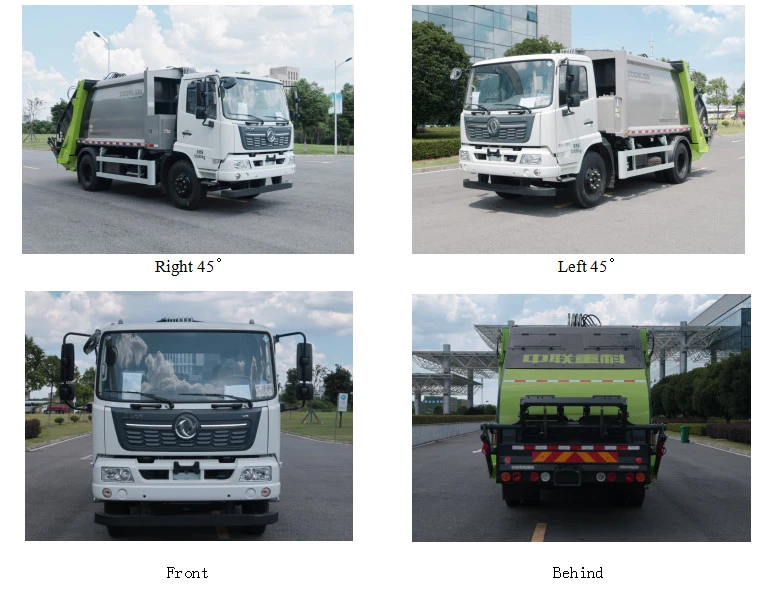

"Zoomlion" marka ZBH5120ZYSDHE6 12 Ton Sıkıştırılmış Çöp Kamyonu, Changsha Zoomlion Environmental Industry Co., LTD tarafından bağımsız olarak geliştirilen ve tasarlanan yeni nesil yükleme sonrası sıkıştırılmış çöp kamyonudur. Araç görünüşte güzel, performansta mükemmel, kontrolde gelişmiş ve güçlü yükleme kapasitesi ile kentsel ev çöplerinin toplanmasını ve aktarılmasını tamamlamak için çift yönlü sıkıştırma teknolojisini benimser ve kapsamlı performansı benzer yerli ürünlerin ileri seviyesine ulaşmıştır.

Fonksiyonlara genel bakış
Çöp toplama, çöp otomatik yükleme ve sıkıştırma, gevşek çöp sıkıştırma, çöp transferi ve boşaltma ve diğer işlevlerle.
Çalışma prensibi: Doldurma kovası çöple dolduğunda, sıyırıcı açılır ve kaykay, sıyırıcıyı birlikte hareket etmeye yönlendirir ve ilk kez ezme ve sıkıştırma için çöpün içine sokar. Sıyırıcı ileri döner ve çöpü daha da sıkıştırır. Sıyırıcı yerine oturduktan sonra kaykay ile yukarı doğru hareket eder, çöpü sıkıştırır ve çöp kutusuna yükler ve ardından başlangıç ​​pozisyonuna geri döner. Tüm çalışma süreci otomatik olarak kontrol edilir ve çöp sürekli olarak basıldığında, kürek ekstrüzyon basıncının etkisi altında kademeli olarak geri çekilir, böylece çöp tüm çöp kutusuyla eşit olarak doldurulur. Araç, bertaraf (veya depolama) sahasındaki çöpü boşalttığında, yükleyiciyi kaldırın ve çöpü çöp kutusundan yatay yönde dışarı itmek için küreği geriye doğru itin.

Uygulama kapsamı
Özellikle kentsel yerleşim alanlarında, topluluklarda, büyük fabrika ve madenlerde, kurumlarda ve kolejlerde varil, torbalı ve dökme ev çöplerinin toplanması ve taşınması için uygundur.

Ana yapı ve performans özellikleri

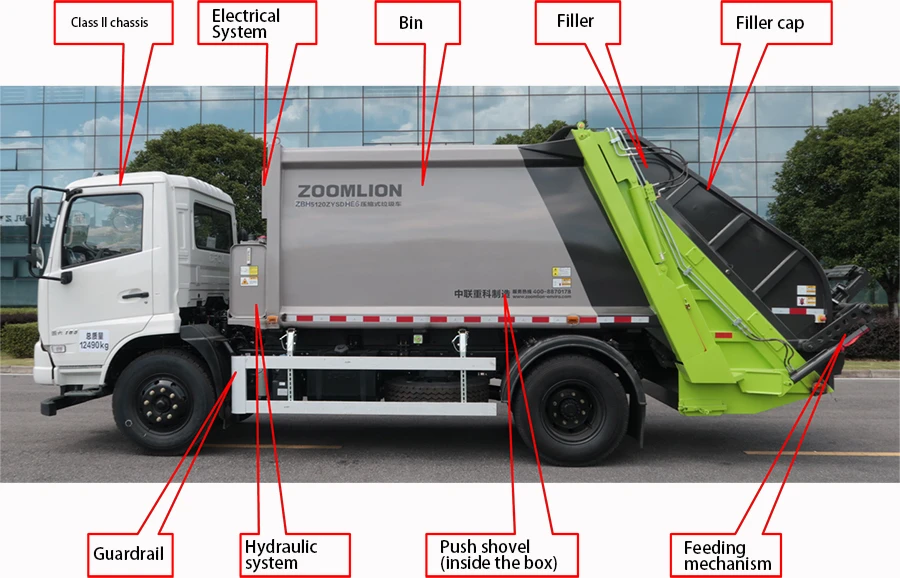

ZBH5120ZYSDHE6 12 Ton Sıkıştırılmış Çöp Kamyonu esas olarak şasi, çöp kutusu, doldurucu, itme küreği, besleme mekanizması, hidrolik sistem, elektrik kontrol sistemi ve diğer bileşenlerden oluşur, özel tanıtım aşağıdaki gibidir:

1.şasi
Şasi: Dongfeng Commercial Vehicle Co., LTD. tarafından üretilen modifiye DFH1120B4 tip ii otomobil şasisi, güçlü güç ve güçlü taşıma kapasitesi ile şasi, mevcut {{2} en gelişmiş ve güvenilir ulusal altı emisyonlu ticari araç şasilerinden biridir. }Çin'de yapılan tonluk sistem.

Motor: Dongfeng Cummins D4.0NS6B185 dizel motor, nominal güç 136kW, nominal hız 2400r/dak, ulusal altıncı standarda kadar emisyonlar.
2.Ceket yapısı
kürek itin

İtme küreği, birbirine kaynaklanmış yüksek kaliteli profilden ve aşınmaya dayanıklı çelik panelden yapılmıştır. Ürün için boşaltma kısmıdır. İtme kepçesi, çöp kutusunun içine yerleştirilmiştir ve boşaltmayı tamamlamak için çöp kovası yolu boyunca kaymak üzere iki hidrolik silindir tarafından tahrik edilir.
Çöp Kutusu
Çöp kovası, ürünün evsel çöplerin toplanması ve depolanması için kullanılan bölümü olup, aynı zamanda dolgu maddeleri gibi önemli parçaların bağlantı matrisidir. Makul yapısal tasarımı ve malzeme seçimi, ürün performansının optimizasyonunu sağlar; İç boşluk, özellikle aşındırıcı çalışma ortamı için uygun, güçlü korozyon direnci, yüksek nihai mukavemet, güçlü korozyon direnci ve uzun hizmet ömrü ile yüksek kaliteli aşınma çeliği benimser; Yan plaka, tüm plaka bükme kalıbını benimser, kavisli yüzey tasarımı, tüm çerçevenin sertliğini iyileştirir ve estetiği artırır; Bölmenin alt kısmı, bir doldurma cihazı kilitleme mekanizması ile tasarlanmıştır.
yükleme cihazı
Dolgu, ürünün ev çöpünün hacmini sıkıştıran ve azaltan bir parçasıdır. Yükleyici üzerindeki basınçlı doldurma mekanizması, yükleyicinin bunkerindeki çöpü sıkıştırır ve kayma hareketi ve sıyırıcı dönüşü ile çöp kutusuna yükler. Doldurma cihazının alt kısmı, ürün atıksu depolama kapasitesini artırmak için kanalizasyon tankı ile tasarlanmıştır; Doldurma cihazının ön uç yüzü bir çift sızdırmazlık şeridi ile donatılmıştır ve kanalizasyon sızıntısını etkili bir şekilde önlemek için çöp kutusunun arka uç yüzü ile bir sızdırmazlık yapısı oluşturur; Yükleme cihazının hunisinde, ürünün dayanıklılığını artıran yüksek sertlikte aşınmaya dayanıklı çelik kullanılır.
besleme mekanizması
Besleme mekanizması, çöp toplama kabından çöpü doldurucunun haznesine boşaltan kısımdır. Toplama kabının aralığına bağlı olarak parçanın uyum sağlayabileceği kova hacmi farklıdır. Paketleme kovasına çöp dökme işlemi, dört bağlantılı mekanizmayı çalıştıran hidrolik silindir tarafından gerçekleştirilir.
Dolum makinesi kapağı

Doldurma kapağı, çöpün dağılmasını ve koku sızıntısını önlemek için doldurma haznesini korumak için kullanılır. Doldurma kapağının açık ve kapalı kilidini gerçekleştirmek için biyel mekanizması ve silindir tahriki ile.
Korkuluk bir montajdır
Alüminyum kiriş ve yüksek kaliteli karbon çelik dirsek montajı ile korkuluk montajı, güzel görünüm cömert.
3.İş çalıştırma modu

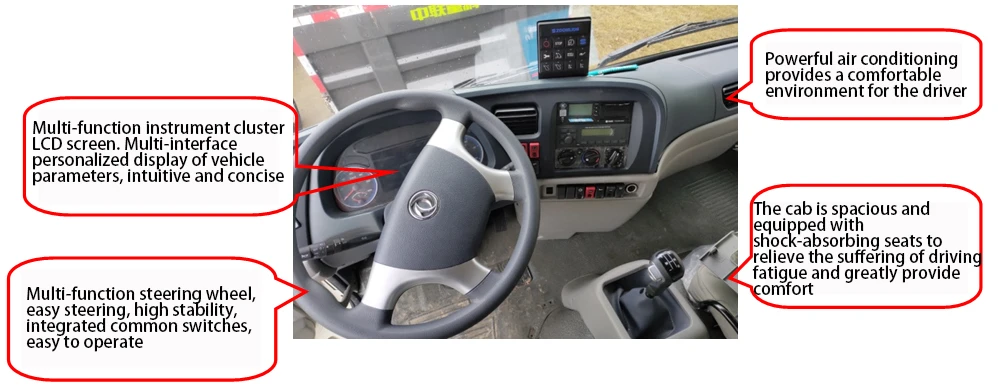

Araç, "hareket kontrol cihazı artı CAN bus işletim paneli" kontrol modunu benimser. Aracın çalışması, biri kabinin kumanda panelinde, diğer ikisi ise aracın arkasının sağ tarafında ve sol tarafında kumanda kutusunda yer alan üç adet çalıştırma cihazı ile gerçekleştirilir. araç.

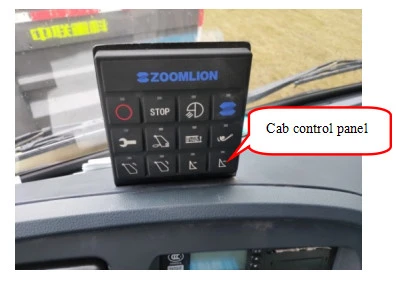

Kontrol paneli sürüş odasında bulunur, böylece sürücü itme, kürekleme ve boşaltma işlerini inmeden tamamlayabilir:

Kabin kontrol panelindeki her bir düğmenin işlevleri aşağıdaki tabloda açıklanmıştır:

Düğme sembolleri	Düğmenin adı	Düğme işlevi
	Güç kaynağı	3S düğmesine basın, gösterge yeşile döner, sistemi açın, düğmeye tekrar basın, gösterge kırmızıya döner, sistemi kapatın.
	Dur	Geçerli eylemi durdurur.
	Çalışma ışığı	Düğmeye basın, çalışma lambası yanar, düğmeye tekrar basın, çalışma lambası söner.
	Arka plan ışığı	Düğmeye basın, panel arka plan ışığı; Düğmeye tekrar bastığınızda panel arka plan ışığı söner.
	bakım	3S düğmesine basın, gösterge kırmızıya döner, bakım moduna girin, motor rölantide, sesli uyarı çalar; Bu düğmeye tekrar basın, gösterge ışığı yeşile döner ve otomatik moda girer.
	Operasyon sonrası alan	Bu düğmeye basın, doldurma göstergesi kırmızıya döner ve doldurma moduna girer; Bu düğmeye tekrar basın, basınç doldurma göstergesi yeşile döner ve boşaltma moduna girer.
	Tam gösterge ışığı	Endüksiyonu değiştirmek için küreği geri ittiğinizde, basınç dolu gösterge ışığı yanar, aksi takdirde parlak olmaz.
	Kanca gösterge ışığı	Kanca yakınlık anahtarının indüksiyonu olmadığında, kanca gösterge ışığı yanar, aksi takdirde parlak olmaz.
	dolgu kaldırılır	Nokta hareketi, kilit kancası açılır, doldurucu kaldırılır, motor çalışma hızındadır, zil çalıyor, yerinde kaldırma, otomatik çöp temizleme.
	Dolgu aşağı iner	Nokta hareketi, doldurucu düşer, kilit kancası kilitlenir, motor hızla çalışır, sesli uyarı çalar.
	Küreği dışarı doğru itin	Nokta eylemi, kaldırma yakınlık anahtarı algılandığında, itme küreği, motor çalışma hızı dışarı itilebilir.
	Küreği geri itin	Geri itin ve kürekleyin: Bu eylem yalnızca hata ayıklama ve bakım koşulları için kullanılır. Küreği geri çekmek için düğmeye basın.

Aşağıdaki tablo, arka alan kontrol panelindeki düğmelerin işlevlerini açıklar:

Ürünün ana teknik parametreleri

Ana avantajlar
1,Üstün performans
Çevresel koruma:
1. Makul çalışma hızı ve mükemmel bileşenler, araç çalışma gürültüsünü kontrol eder, gürültü kirliliğini azaltır;
2. Dolgu maddesinin ve çöp kutusunun ortak yüzeyinde çift katmanlı kauçuk conta benimsenmiştir ve kanalizasyon saptırma cihazı, kanalizasyonu dolgu maddesinin kanalizasyon tankına yönlendirebilen, kanalizasyon sızıntısını etkili bir şekilde önleyebilen ve çevre kirliliğini azaltabilen sızdırmazlık yerinde düzenlenmiştir. ;
3. Doldurma cihazı kapağı, doldurma cihazı besleme portunu tamamen kaplar, transfer sürecinde kuyruk hava akımı rahatsızlığından kaynaklanan toz uçuş olgusunu ortadan kaldırır ve koku kirliliğini azaltır;

Yüksek verim:
1. Çift yönlü sıkıştırma teknolojisi, yüksek çöp sıkıştırma oranı, güçlü yükleme kapasitesi;
2. Dolum cihazının kova hacmi büyüktür ve besleme işlemi verimliliği yüksektir. Besleme işlemi döngü süresi 10 saniyeden azdır (kova çevirme tipi);

1. Yerli sanayide yaygın olarak kullanılan geleneksel PLC kontrol modundan farklı olarak, en gelişmiş "CAN veri yolu artı özel kontrol modu", yüksek derecede otomasyon, iyi güvenilirlik, düşük kullanarak yabancı gelişmiş olgun teknolojinin kontrol modundaki ürün arıza oranı, uzun hizmet ömrü;
2. Motor güç çıkışı kontrolü, çöp kamyonunun çeşitli çalışma durumlarında, motorun otomatik olarak hızlanma ve rölanti durumunu seçebilmesini, güç kaybını ve sistem ısınmasını önleyebilmesini sağlamak için otomatik kontrol elde etmek için elektrik sistemi aracılığıyla gaz kelebeği kontrolüdür. yakıt tüketimi, iyi ekonomi.
3. Multimedya gerçek zamanlı izleme sistemi, araç çalışmasının güvenliğini korumak için basınç doldurma, yükleme, boşaltma ve tersine çevirme bilgilerini izlemek için seçilebilir.
Büyük kanalizasyon kapasitesi:
Çöp kutusunun sağ tarafında ve yükleyicinin alt kısmında bulunan iki atık su tankı yapısı, araç alanından tam olarak yararlanır ve güçlü bir atık su kapasitesine sahiptir.

1. Yüksek uyarlanabilirlik:
Farklı kullanıcılar, farklı çöp toplama yöntemlerine göre farklı kova (kova) kurumları seçebilir: standart çöp demir kovası ZBT59003-88 (300 litre), plastik çöp kovası (240 litre, 660 litre, 1100 litre), küçük çöp kovası ( 800 litre), kova devirme mekanizması (1400L) ve kova kaldırma mekanizması.
Güçlü korozyon direnci:
Çöp kutuları, kürekler, dolgu maddeleri ve çöple temas eden diğer ana parçalar, olağanüstü genel performans, korozyon direnci ve aşınma direnci ile yüksek mukavemetli hava koşullarına dayanıklı çelikten veya aşınmaya dayanıklı çelikten yapılmıştır.

2, Yüksek güvenlik:

Çöp kutusu tarafında, insanların güvenliğini tehdit etmek için yükleyiciyi kaldırdıktan sonra yükleyicinin yanlış çalışmasını önlemek için düşme önleyici anahtar bulunur; Ürün, işlemin güvenlik içerdiği durumlarda operatörü dikkatli çalışması konusunda uyarabilen bir alarm cihazı ile donatılmıştır. Gelişmiş hidrolik kaldırma güvenlik devresi, dolguyu kaldırma sürecinde, petrol borusu patlasa bile, dolgu maddesi aniden düşmeyecek ve kötü huylu bir kazaya neden olmayacaktır; Çöp kutusu, doldurma cihazının düşme yaralanmasını önlemek için bir güvenlik desteği ile donatılmıştır; Ürünlerin üzerinde operatörlerin güvenli bir şekilde çalışmasına rehberlik edecek güvenlik işaretleri bulunmaktadır.

3, kaliteli
Hidrolik yağ pompası, hidrolik silindir yerli ünlü markayı benimser, ürün yüksek güvenilirliğe sahip hava kontrollü çok yollu valf ile donatılmıştır. Endüstri, hidrolik yağın arıtılmasını en üst düzeye çıkarmak, hidrolik valfin sıkışma hatasından kaçınmak, ürünün güvenilirliğini artırmak için geri vites valfinin girişindeki hidrolik yağ filtresi tasarımında öncülük eder. Elektrik sisteminin temel bileşenleri, çöp kamyonunun güvenilirliğini artıran yakınlık anahtarı ve kontrol düğmesi gibi yurtiçinde ve yurtdışında iyi bilinen bileşenleri benimser.

4,Çalıştırmak kolaydır
Sırasıyla iç mekan sürüşüne ve arkaya monte edilen iş kontrol kutusu, sürüş iç mekan iş kontrol kutusu, itme deşarjını ve çalışma kontrol kutusunun arkasındaki çalışma modu seçimini kontrol edebilir, çeşitli kurumların hem kova hem de ev ödevi kontrol basıncı dolumu, çalışma özellikle çöplükte çok uygundur, işçilerin boşaltmayı tamamlamak için inmesine gerek yoktur.

5,ince tasarım

Güzel ve güvenilir boru hattı düzeni:
Hidrolik sistem, ortak kaynaklı boru ile karşılaştırıldığında, manşon tipi boru, güzel şekil, tekrar tekrar iyi sökme ve montaj benimser, safsızlıkların hidrolik sistemin performansı üzerindeki etkisini azaltabilir.

Alüminyum alaşımlı korkuluk:

Yan korkuluk alüminyum alaşımlı profilden yapılmıştır, genel görünüm güzeldir ve tam geri dönüşümü gerçekleştirebilir, sermaye israfını ve çevre kirliliğini ortadan kaldırabilir.
Görünüm güzel ve cömert:
Çöp kutusunun enine kesiti dikdörtgen çerçevedir, boyuna kesiti yamuk çerçevedir, her iki taraf ve üst yüzey dairesel ark modellemesidir, tüm makine modellemesi güzel ve cömerttir.
